北斗星教程之功能篇-----"调整方向"的使用技巧

Date:2020-01-06 Clicks:724

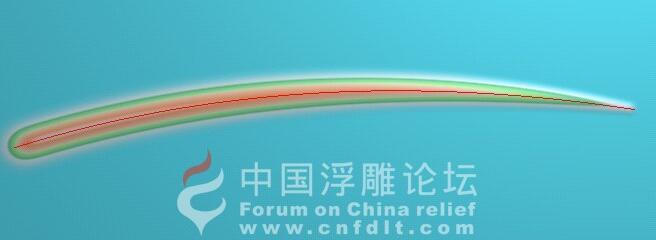

(1)在精雕中有很多功能需要根据线条的方向来产生不同的效果,例如“导动”时,笔刷类型选“首粗尾细”;

(如下图)

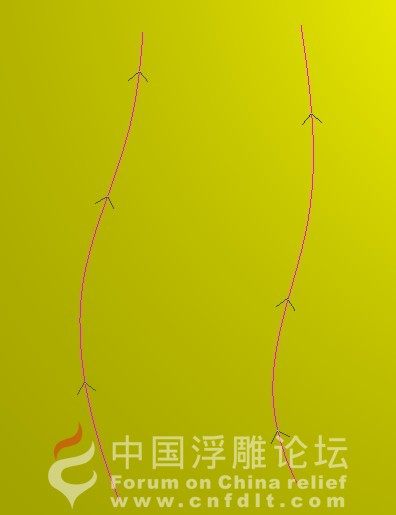

(2)扫掠面功能需要两条轨迹线方向一致;
(3)编轮廓切割等刀路时,线条的默认方向即是机器加工的走刀方向

怎么样改变线条的原有方向?
在“变换”下打开“调整方向”,单击线条即可看到线条的原始方向,双击线条可改变原有方向。
(如上图)

2.0 版本另外加入两种调整曲线方向选项(左图)

                     原线条方向                按"S"键调整后的方向

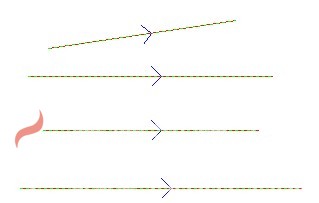

当遇到多条曲线需要同向时,可全部选中点“同向(按曲线方向)”
将所有曲线方向改为一致。按“A”键可同时反向。如下图

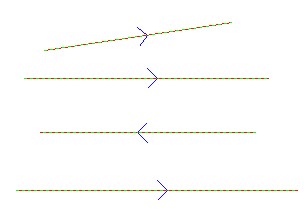

                                          原线条方向


按"S"键调整后的方向

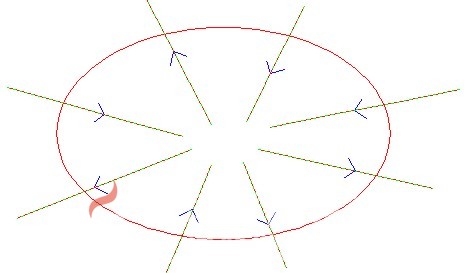

选中需要改变方向的所有线条(上图),打开“调整方向”,按D键,

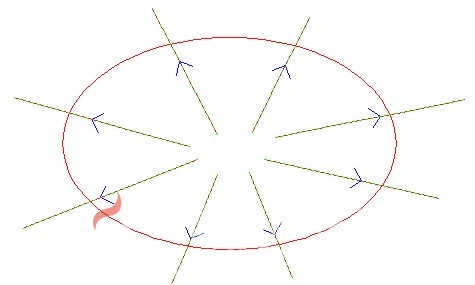

按软件提示,在椭圆中心附近任意拾取一点,可将线条按拾取点作为

放射中心完成同向操作。按“A”键可同时将所有线条方向反向
