1、步进扩孔和螺旋扩孔的区别?

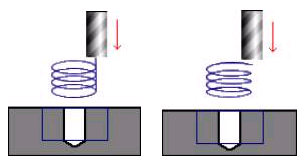

左边的图为步进扩孔,右边的图为螺旋扩孔。步进扩孔每一层的路径在一个水平面上,在某位置处下刀或抬刀排削。螺旋扩孔以螺旋线方式下刀到某层的深度,再在该深度兜一个圆扩孔。

螺旋扩孔的效率高,但侧壁质量不如步进扩孔。


2、在使用平底刀加工孔时,应注意什么?

刀具切削材料依靠刀具高速旋转产生的线速度,平底刀在做直线下刀的过程中,主要以底刃切削,我们知道,底刃的线速度为:V=D*N,(D;刀具直径,N;刀具转速),底刃越靠近中心处的直径D值越小,线速度就越小,切削能力也相应减弱,在底刃的中心位置直径D值为0,所以线速度为0,切削能力最差。由此可知,平底刀的底刃切削能力要比侧刃差,所以在较硬的材料上做钻孔或扩孔时应尽量避免直线下刀,多采用螺旋下刀方式。


3、钻孔雕刻时,贯穿距离与刀尖补偿的区别是什么?

贯穿距离和刀尖补偿

刀尖补偿是由于钻孔刀具的顶部为锥形,为了保证在某深度范围内所钻孔的直径都是钻头的直径,故需要多往下钻刀具锥形部分的高度值如上图中H2。

贯穿距离是加工通孔时,钻头去除刀尖补偿后多钻出的距离,即上图中的H1。增加贯穿距离可以减少在孔壁残留毛刺。


4、轮廓切割的半径补偿参数的区别?

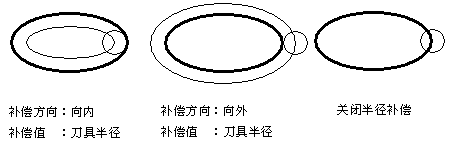

选用向内补偿时,刀具路径落在轮廓内部,切割轮廓的内部形状与设计形状吻合;选用向外补偿时,刀具路径落在轮廓外部,切割轮廓的外部形状与设计形状吻合;关闭半径补偿时,刀具沿轮廓曲线切割,它能最大程度的同时保证内部和外部形状。


5、单线雕刻中的半径补偿用于何时?

用于不封闭边界的精修。在产品加工、模具制造中使用比较频繁。


6、切割不同厚度的有机材料时,应如何设置加工参数?

在切割不同厚度的有机材料时,应使用不同刃长的刀具,确保刀具刃长大于材料厚度2mm即可。切割参数如下表:


有机玻璃(木雕可参考)

有机玻璃厚度

(mm)

使用刀具

(直径X刃长)

主轴转速(米/分)

落刀速度

切割速度

(米/分)

斜线下刀角度

(度)

20.0

双刃ф4.0X22X45

24000

0.4

0.6

50

15.0

双刃ф4.0X17X40

24000

0.4

0.8

40

10.0

双刃ф3.175X12X35

24000

0.4

0.8

30

5.0

单刃ф2.0X5

24000

0.8

0.8~1.2

5

3.0

单刃ф2.0X5

24000

0.8

0.8~1.2

10


使用单刃刀切割PVC(木雕可参考)

是PVC厚度(mm)

使用刀具

(直径X刃长)

主轴转速

(转/分)

落刀速度

(米/分)

切割速度

(米/分)

斜线下刀角度(度)

20.0

ф4X22X45

24000

0.8

3.0

50

15.0

ф3.175X17X40

24000

0.8

3.0

40

10.0

ф3.175X12X35

24000

0.8

3.0

30

5

ф2.0X5

24000

0.8

3.0

5


7、什么是区域;?区域的作用是什么?

区域就是在雕刻设计过程中绘制、编辑和规划出的由不同形状的图形圈定的闭合的边界;在平面雕刻中,区域是CNC雕刻加工的对象;区域的形状是由构成区域边界的图形决定的;区域的边界有内外之分,大部分区域是单边界的,在特定的表现方式下(大中嵌小)区域是具有内外边界的。

需要注意的是,区域的要求为各图形在当前加工平面内的投影首尾相接。
